原型开发流程

该标准化流程通过仿真驱动设计、快速迭代和可靠的量产框架,确保从概念到产品的高效转化。

阶段一:
需求分析与方案设计
1.1 行业场景分析
  • 物联网设备、5G基站、雷达系统、医疗设备
  • 单频/多频要求(如2.4+5 GHz或28 GHz毫米波)
  • 3 dBi(全向)至20 dBi(定向)
  • 线极化(垂直/水平)或圆极化(右旋/左旋)
  • 最大尺寸限制(如15×15×5 mm)
1.2 客户需求

工具:使用HFSS/CST/ADS进行电磁仿真

    设计步骤:

    • 初始结构设计:贴片/IFA/槽天线选型
    • 参数调优:馈线宽度、地板开槽、寄生元件
    • 仿真验证:S11曲线(<-10 dB带宽)、辐射效率(>60%)、3D辐射方向图
    2.1 材料与工艺确认

    材料类型 / 应用场景

    • FR4 / 低成本、低频(<3 GHz)
    • Rogers 4350B / 高频/毫米波(5G/卫星)
    • 柔性基板(PI/PET)/ 可穿戴/曲面设备
    2.2 样机加工

    PCB天线:

    • 制造:4层沉金工艺,阻抗控制±10%
    • 组装:0402元件手工焊接,X射线检测

    结构天线:

    • 金属化:LDS或化学镀镍金
    2.3 初步测试

    VNA测试:Keysight PNA配合探针校准

    • 目标频段VSWR<2.0
    • 回波损耗S11<-10 dB
    阶段二:
    样机制作与初步测试
    阶段三:
    调试与优化

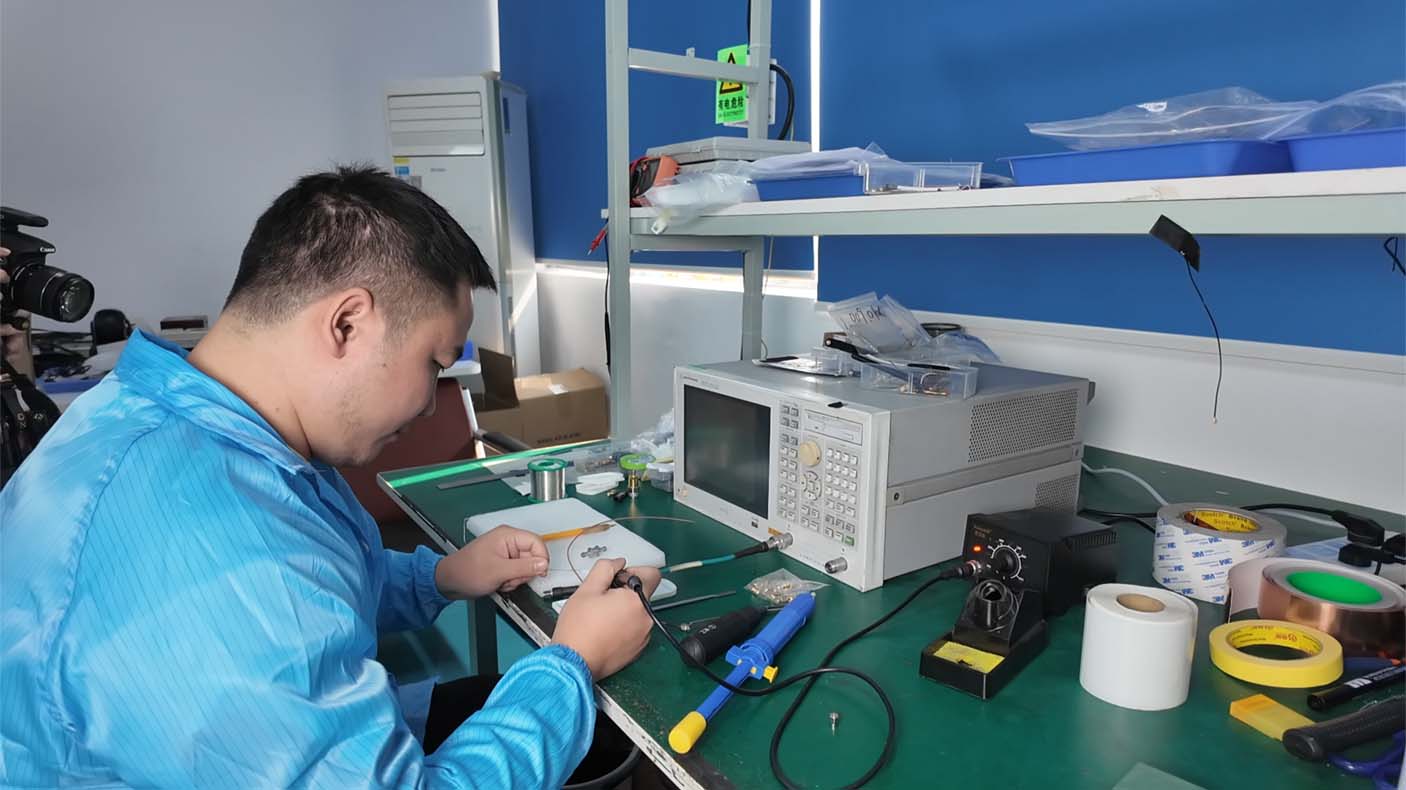

    3.1 阻抗匹配调试

    工具

    • 史密斯圆图分析
    • 铜箔修正

    步骤

    • 调整串/并联LC实现50Ω匹配
    • 贴片测试带宽扩展
    3.2 辐射性能验证
    • 增益测量:参考喇叭天线对比法
    • 辐射方向图:H/V面极坐标图(3 dB波束宽度≥120°)
    • 金属外壳补偿:解耦结构/吸波材料
    3.3 问题解决

    常见问题

    • 频率偏移
    • 带宽不足
    • 效率低下

    解决方案

    • 调整辐射体长度±0.2λ
    • 添加寄生元件/短截线匹配
    • 验证介质损耗(低tanδ材料)
    阶段四:
    最终验证与交付
    4.1 可靠性测试

    测试项目

    • 温度循环
    • 振动测试
    • 盐雾测试

    标准

    • -40℃~85℃,5个循环
    • 20G@10-2000 Hz,3轴×1小时
    • 5% NaCl,96小时(户外型号)
    4.2 交付物
    • 样机:3-5个功能样品(含支架/连接器)
    • 原理图/PCB Gerber文件

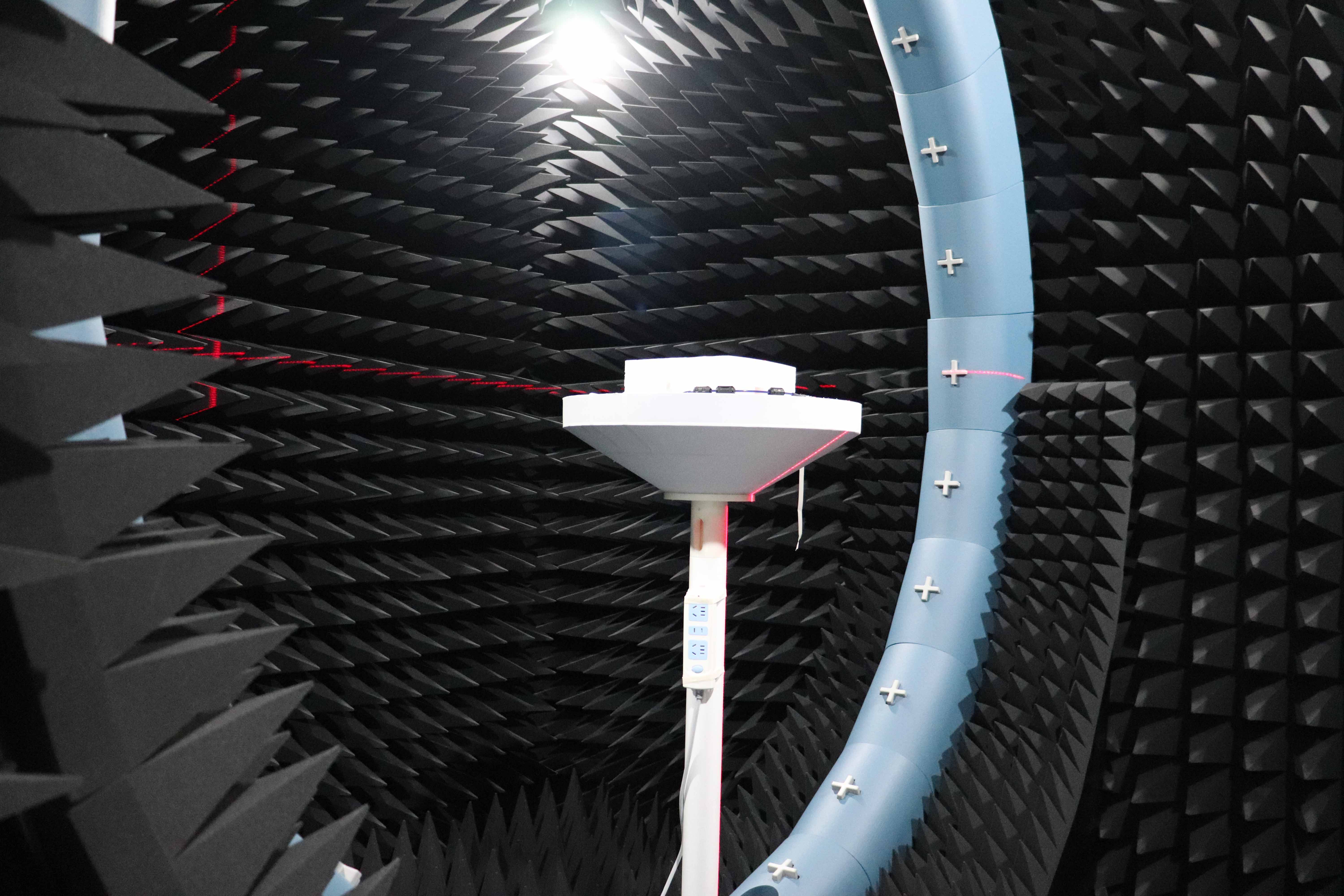

    • 天线测试报告(暗室数据)
    • 量产指南(焊盘尺寸/公差)
    阶段五:
    量产过渡(可选)

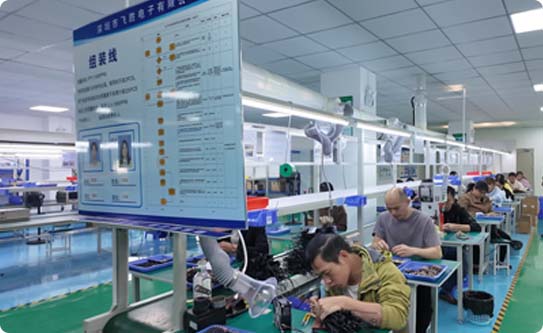

    5.1 小批量试产
    • 工艺验证:FAI及CPK分析(关键尺寸≥1.33)
    • 测试治具:自动化RF测试夹具(≤30秒/件)
    5.2 特殊天线注意事项

    天线类型

    • 毫米波天线
    • 柔性天线

    关键要求

    • 激光钻孔±0.02 mm,Ra<0.5μm
    • 弯折测试(10k次循环,R=3 mm)
